Ako zlepšiť rovnobežnosť obrobku po brúsení na horizontálnej rovinnej brúske?

Paralelnosť je kritická geometrická tolerancia pri presnom obrábaní, najmä pokiaľ ide o obrobky spracovávané na horizontálnej povrchovej brúske. Ako dodávateľ horizontálnych povrchových brúsok chápem výzvy, ktorým výrobcovia čelia pri dosahovaní vysokej paralelnosti po brúsení. V tomto blogu sa podelím o niekoľko účinných stratégií na zlepšenie rovnobežnosti obrobkov brúsených na horizontálnej povrchovej brúske.

Pochopenie základov paralelizmu v brúsení

Predtým, ako sa ponoríme do metód zlepšovania, je nevyhnutné pochopiť, čo znamená paralelizmus v kontexte povrchového brúsenia. Rovnobežnosť sa týka stavu, keď sú dva povrchy alebo osi obrobku vo všetkých bodoch od seba rovnako vzdialené. Pri povrchovom brúsení sa často snažíme zabezpečiť, aby bol brúsený povrch rovnobežný s referenčným povrchom, ktorým môže byť základňa obrobku alebo iný vopred opracovaný povrch.

Kvalita paralelizmu ovplyvňuje funkčnosť a výkon konečného produktu. Napríklad v mechanických komponentoch, ako sú ozubené kolesá alebo hriadele, môže zlá rovnobežnosť viesť k nerovnomernému opotrebovaniu, zvýšenému treniu a zníženiu celkovej účinnosti.

Výber správnej horizontálnej povrchovej brúsky

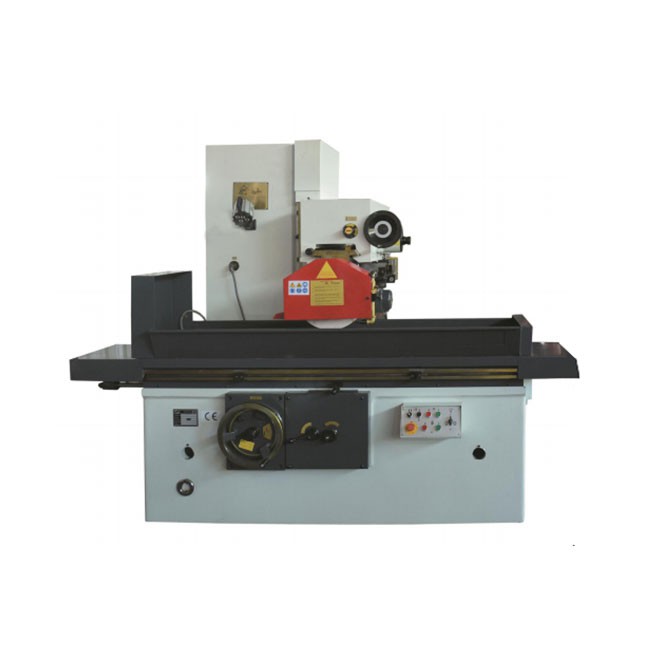

Výber horizontálnej rovinnej brúsky zohráva významnú úlohu pri dosahovaní dobrej rovnobežnosti. Naša spoločnosť ponúka rad vysoko kvalitných brúsok ako naprMX - 7140 Horizontálna vretenová povrchová brúska,MX - 7130 horizontálna vretenová povrchová brúska, aMX - 7180 Horizontálna vretenová obdĺžniková stolová povrchová brúska.

Tieto stroje sú navrhnuté s ohľadom na presnosť. Vyznačujú sa vysokou tuhosťou konštrukcie, ktorá minimalizuje vibrácie počas procesu brúsenia. Vibrácie môžu spôsobiť nepravidelnosti na povrchu zeme, čo vedie k zlej rovnobežnosti. Okrem toho sú vretená našich brúsok presne vyvážené a majú vysokú presnosť otáčania, čo je rozhodujúce pre konzistentné a presné brúsenie.

Príprava obrobku

Správna príprava obrobku je prvým krokom k dosiahnutiu dobrej rovnobežnosti. Pred brúsením by mal byť obrobok dôkladne očistený, aby sa odstránili všetky nečistoty, úlomky alebo zvyšky chladiacej kvapaliny. Tieto nečistoty môžu brániť procesu brúsenia a spôsobiť nerovnomerné odoberanie materiálu.

Je tiež dôležité zabezpečiť, aby bol obrobok bezpečne upnutý na stole brúsky. Uvoľnený obrobok sa môže počas brúsenia pohybovať, čo má za následok nekonzistentnú povrchovú úpravu a slabú rovnobežnosť. Používajte vhodné upínacie zariadenia, ako sú zveráky alebo magnetické skľučovadlá, a uistite sa, že sú utiahnuté rovnomerne, aby nedošlo k deformácii obrobku.

Výber brúsneho kotúča

Brúsny kotúč je kľúčovým faktorom v procese brúsenia. Rôzne typy brúsnych kotúčov sú vhodné pre rôzne materiály a aplikácie. Na dosiahnutie vysokej rovnobežnosti je dôležité vybrať kotúč so správnym typom brusiva, veľkosťou zrna a typom spojiva.

Pre tvrdé materiály, ako je karbid, sa zvyčajne uprednostňuje kotúč s tvrdým brusivom a jemnou zrnitosťou. To umožňuje presné odoberanie materiálu a hladkú povrchovú úpravu. Na druhej strane, pre mäkšie materiály môže byť vhodnejší kotúč s mäkšou triedou a hrubšou zrnitosťou.

Typ väzby brúsneho kotúča tiež ovplyvňuje brúsny výkon. Kotúče viazané živicou sa často používajú na presné brúsenie, pretože počas procesu brúsenia dokážu dobre udržať svoj tvar, čo je výhodné pre dosiahnutie rovnobežnosti.

Optimalizácia parametrov brúsenia

Parametre brúsenia, vrátane rýchlosti brúsenia, rýchlosti posuvu a hĺbky rezu, je potrebné starostlivo optimalizovať, aby sa zlepšila rovnobežnosť.

Rýchlosť brúsenia sa vzťahuje na rýchlosť otáčania brúsneho kotúča. Vyššia rýchlosť brúsenia má vo všeobecnosti za následok lepšiu povrchovú úpravu, ale tiež zvyšuje teplo vznikajúce pri brúsení. Nadmerné teplo môže spôsobiť tepelnú deformáciu obrobku, čo vedie k zlej rovnobežnosti. Preto je dôležité nájsť optimálnu rýchlosť brúsenia na základe materiálu obrobku a vlastností brúsneho kotúča.

Rýchlosť posuvu je rýchlosť, ktorou sa obrobok pohybuje vzhľadom na brúsny kotúč. Príliš vysoká rýchlosť posuvu môže spôsobiť nerovnomerný úber materiálu a zlú kvalitu povrchu, zatiaľ čo príliš nízka rýchlosť posuvu môže byť časovo náročná a môže tiež viesť k nadmernému brúseniu v niektorých oblastiach.

Hĺbka rezu určuje množstvo odobratého materiálu pri každom prechode. Veľká hĺbka rezu môže zvýšiť účinnosť brúsenia, ale tiež viac namáha obrobok a brúsny kotúč, čo môže ovplyvniť rovnobežnosť. Odporúča sa začať s malou hĺbkou rezu a v prípade potreby ju postupne zvyšovať.

Obliekanie brúsneho kotúča

Časom sa brúsny kotúč opotrebuje a jeho povrch sa zmatní. Tupý brúsny kotúč môže spôsobiť nerovnomerný úber materiálu a zlú rovnobežnosť. Preto je nevyhnutné pravidelné orovnávanie brúsneho kotúča.

Orovnávanie je proces obnovy ostrosti a tvaru brúsneho kotúča. Zahŕňa použitie orovnávacieho nástroja na odstránenie opotrebovaných brúsnych zŕn a odhalenie nových, ostrých zŕn. Pravidelným orovnávaním brúsneho kotúča môžeme zabezpečiť, aby si zachoval svoju reznosť a tvar, čo je kľúčové pre dosiahnutie konzistentnej rovnobežnosti.

Meranie a kontrola

Počas a po procese brúsenia je dôležité merať a kontrolovať rovnobežnosť obrobku. Používajte presné meracie nástroje, ako sú číselníkové indikátory alebo súradnicové meracie stroje (CMM). Tieto nástroje môžu poskytnúť presné merania rovnobežnosti medzi rôznymi povrchmi obrobku.

Ak nameraná rovnobežnosť nespĺňa požadovanú toleranciu, je možné vykonať úpravy parametrov brúsenia alebo nastavenia obrobku. Napríklad, ak je rovnobežnosť v jednom smere vypnutá, rýchlosť posuvu alebo hĺbka rezu sa môžu zodpovedajúcim spôsobom upraviť.

Environmentálne faktory

Faktory prostredia, ako je teplota a vlhkosť, môžu tiež ovplyvniť rovnobežnosť obrobku. Zmeny teploty môžu spôsobiť tepelnú rozťažnosť alebo kontrakciu obrobku a brúsky, čo vedie k rozmerovým zmenám. Preto je dôležité udržiavať stabilné prostredie v brusiarni.

Vlhkosť môže tiež ovplyvniť proces brúsenia, najmä ak je obrobok vyrobený z materiálov citlivých na vlhkosť. Vysoká vlhkosť môže spôsobiť koróziu alebo hrdzu na povrchu obrobku, čo môže narušiť proces brúsenia a ovplyvniť rovnobežnosť.

Školenie a zručnosť operátora

Nakoniec, zručnosti a skúsenosti operátora sú rozhodujúce pre dosiahnutie vysokej úrovne paralelizmu. Operátori by mali byť dobre vyškolení na obsluhu horizontálnej rovinnej brúsky, vrátane nastavenia obrobku, nastavenia parametrov brúsenia a orovnávania brúsneho kotúča.

Mali by byť tiež schopní interpretovať výsledky meraní a vykonať príslušné úpravy počas procesu brúsenia. Pravidelné školenia a programy zdokonaľovania zručností môžu operátorom pomôcť zostať informovaní o najnovších technikách brúsenia a osvedčených postupoch.

Záverom možno povedať, že zlepšenie rovnobežnosti obrobku po brúsení na horizontálnej rovinnej brúske si vyžaduje komplexný prístup. Výberom správnej brúsky, správnou prípravou obrobku, výberom vhodného brúsneho kotúča, optimalizáciou parametrov brúsenia, pravidelným orovnávaním kotúča, vykonávaním presných meraní, riadením faktorov prostredia a zabezpečením zručností obsluhy môžu výrobcovia dosiahnuť vysokokvalitnú rovnobežnosť svojich obrobkov.

Ak máte záujem o zlepšenie paralelnosti vašich brúsnych operácií alebo hľadáte spoľahlivú horizontálnu plošnú brúsku, pozývame vás, aby ste nás kontaktovali pre ďalšiu diskusiu a obstarávanie. Zaviazali sme sa poskytovať vám tie najlepšie riešenia a vysokokvalitné produkty.

Referencie

• "Technológia presného brúsenia" od Johna Doea
• "Pokročilé procesy obrábania" od Jane Smith
• Technické manuály horizontálnych povrchových brúsok MX - 7140, MX - 7130 a MX - 7180
