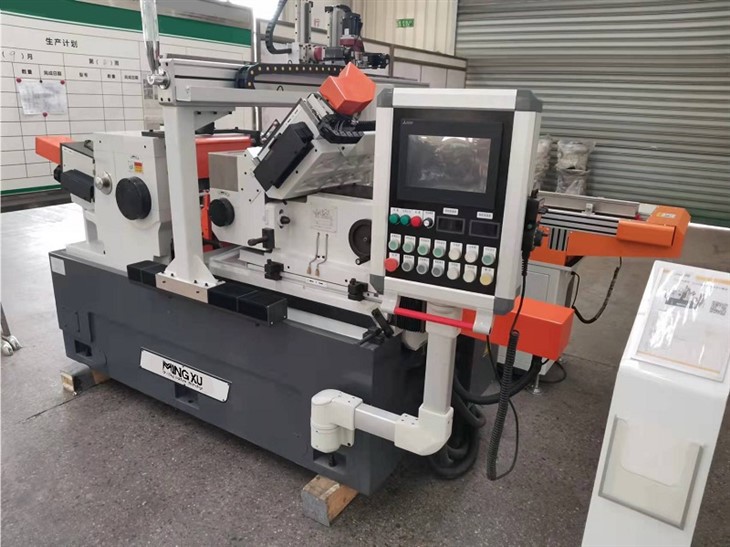

CNC bezhroté brúsky

CNC bezhroté brúsky MINGXU sú-najmodernejšie{1}}-zariadenia, ktoré poskytujú riešenia na presné brúsenie pre rôzne priemyselné odvetvia. Tieto viac-osové CNC presné bezhroté brúsky sú navrhnuté tak, aby ponúkali vysokú presnosť, spoľahlivosť a flexibilitu pri manipulácii s rôznymi materiálmi. S inovatívnymi technológiami zabudovanými do CNC bezhrotových brúsok môžu vykonávať nepretržité a presné brúsenie valcových obrobkov s minimálnou asistenciou operátora. Vysokoúčinné bezhroté brúsky sú vybavené plne automatizovaným riadiacim systémom, ktorý možno naprogramovať tak, aby vyhovoval špecifickým požiadavkám a rozmerom obrobku.



Nízko{0}}vibračný systém vretena:Je vybavený hydrostatickými alebo magnetickými levitačnými vretenami, ktoré dosahujú kolísanie rýchlosti otáčania menšie alebo rovné 0,1 % na zabezpečenie vysokej kvality povrchu (Ra menšie alebo rovné 0,1 μm).



Vysoká{0}}rýchlosť brúsenia:Brúsny kotúč môže dosahovať lineárne rýchlosti presahujúce 120 m/s, spolu s rýchlymi rýchlosťami posuvu (väčšie alebo rovné 1 m/min), aby sa výrazne skrátil čas obrábania na diel.







1. Celková forma

• Kompaktná integrovaná štruktúra bývania:

* Naše CNC bezhroté brúsky využívajú úplne alebo čiastočne{0}}uzavreté plechové puzdro. Obdĺžnikové alebo mierne zakrivené aerodynamické puzdro pôsobí robustným a stabilným dojmom.

* Tento dizajn nie je len z estetického hľadiska, ale aj z hľadiska bezpečnosti (zabraňuje zlomeniu a vymršteniu brúsneho kotúča), zvukovej izolácie a zachytávania olejovej hmly/striekajúcej chladiacej kvapaliny.



• Dizajn s nízkym ťažiskom:

* Kvôli extrémne vysokej stabilite vyžadovanej v procese brúsenia je základňa stroja zvyčajne veľmi široká a ťažká, čo dáva stroju vizuálne stabilnú „základňu“. Mierna výška uľahčuje operátorovi pozorovanie a nakladanie/vykladanie.



• Modulárne usporiadanie:

* Zľava doprava sú zvyčajne jasne viditeľné tri oblasti: nakladacia oblasť (automatický podávací mechanizmus), oblasť mletia (v priehľadnom priehľadnom okienku) a oblasť vykladania (výstup hotového produktu alebo robotické rameno).



2. Kľúčové vizuálne komponenty

• HMI konzola

* Umiestnenie: Zvyčajne sa nachádza vpredu vpravo alebo na boku obrábacieho stroja, je ergonomicky navrhnuté na obsluhu pravou-rukou. Výškovo nastaviteľné alebo sklopné pre pohodlné státie.

* Vzhľad: Vybavený veľkou farebnou dotykovou obrazovkou (15-21 palcov), obklopenou čistou oblasťou fyzických tlačidiel (tlačidlo núdzového zastavenia, prepínač režimu, zastavenie podávania atď.).

* Štýl: Moderné rozhranie, podobné logike prevádzky smartfónu. Kryt je zvyčajne tmavosivý alebo čierny matný materiál, odolný proti odtlačkom prstov-a olejom-.



• Pozorovacie okno

* Umiestnenie: Priamo k oblasti brúsenia (medzi brúsnym kotúčom a vodiacim kotúčom).

* Materiál: Vysoko-odolné proti výbuchu-sklo alebo polykarbonátová doska.

* Funkčný dizajn:

Osvetlenie: Chladné svetlo LED s vysokým jasom{0}} nad oknom alebo vo vnútri okna zaisťuje, že operátor jasne vidí drobné obrobky a iskry z brúsenia.

Čistenie: Niektoré-modely vyššej kategórie sú vybavené stieračmi alebo systémom fúkania vzduchovej clony, aby chladiaca kvapalina a olejová hmla nebránili vo výhľade.

Posuvné dvere/bezpečnostné dvere: Vybavené bezpečnostným blokovacím zariadením; otvorením dvierok sa stroj zastaví. Rukoväť dverí je ergonomicky tvarovaná.



• Brúsna zóna

Cez zobrazovacie okno sú viditeľné hlavné rotujúce komponenty:

* Brúsny kotúč (ľavá strana): Zvyčajne veľký, sivo{0}}biely alebo čierny (konkrétna farba závisí od brusiva). Pri vysokých rýchlostiach sa v dôsledku pretrvávania videnia javí ako stacionárny, rozmazaný disk.

* Vodiaci valec (pravá strana): O niečo menší ako brúsny kotúč, jeho povrch môže mať gumový alebo kovový lesk. Jeho funkciou je poháňať obrobok.

* Nosná doska: Nachádza sa pod dvoma kolesami a je to tenký, dlhý karbidový pás, ktorý podopiera obrobok.

* Orovnávač: Namontovaný nad alebo na boku brúsneho kotúča je to malý mechanizmus diamantového nástroja, ktorý upravuje brúsny kotúč.



• Automatizačné rozhranie

* Vľavo alebo vzadu: Zvyčajne sa pripája k vibračnému podávaču (v tvare lievika,{0}}používa sa na triedenie malých dielov), pásovému dopravníku alebo základni robotického ramena.

* Pravá strana: Obsahuje sklz hotového produktu alebo nakladaciu stanicu robotického ramena.

* Tieto pomocné zariadenia sa zvyčajne zhodujú s farbou hlavnej jednotky a vytvárajú súdržný vizuálny efekt pre celú výrobnú linku.



3. Farba a povrchová úprava

• Primárna farebná schéma:

* Vypnuté-Biela: Najbežnejšia, vyzerá čisto a jasne, ľahko zisťuje úniky oleja, vhodná pre čisté priestory (napr. zdravotníctvo, elektronický priemysel).

* Tmavosivá: Pôsobí sofistikovane a profesionálne, odolná voči nečistotám, bežne sa vyskytujúcim v ťažkom priemysle alebo na výrobných linkách automobilových dielov.

* Farebné akcenty značky: Mnoho značiek používa svoje charakteristické farby (napr. modrá, oranžová, červená) ako akcenty na rohoch, rukovätiach alebo logách na zlepšenie rozpoznania značky.



• Povrchová úprava:

* Elektrostatické práškové lakovanie, výsledkom čoho je hladký, rovný povrch s vynikajúcou odolnosťou proti korózii (odolnosť voči korózii chladiacej kvapaliny) a odolnosťou proti poškriabaniu.

* Vnútorné oblasti, ktoré sú v priamom kontakte s chladiacou kvapalinou, sú zvyčajne ošetrené špeciálnym antikoróznym náterom{0} alebo vybavené vložkou z nehrdzavejúcej ocele.



4. Podrobnosti a označenie

• Varovné signály:Výrazné žlté a čierne pruhy sú umiestnené v blízkosti pohyblivých častí; červené tlačidlo núdzového zastavenia má vysoko{0}}kontrastný dizajn, ktorý zaisťuje prevádzkovú viditeľnosť.

• Monitorovanie hladiny kvapalín:Nádrže na chladiacu kvapalinu aj mazací olej sú vybavené priehľadnými hladinomermi pre jednoduché{0}}monitorovanie hladiny kvapalín v reálnom čase.

• Systém odstraňovania a filtrácie triesok:Rozhrania na odstraňovanie triesok sú umiestnené na bočnej/zadnej strane jednotky a umožňujú pripojenie k magnetickým separátorom alebo papierovým páskovým filtrom na efektívne udržiavanie čistoty zariadenia.

• Menovka a logo:Laserom-gravírované alebo kovové štítky zobrazujú model, výkon a informácie o výrobcovi, zvyčajne na nápadnom mieste.



5. Rozdiely vo vzhľade v rôznych scenároch





Názov produktu	CNC bezhroté brúsky
Model	MX-S150	MX-S200	MX-S250
Ponorte-informačný kanál
Priemer brúsenia	2-45 mm	2-60 mm	2-60 mm
Max. Dĺžka brúsenia	145 mm	190 mm	240 mm
Prostredníctvom-informačného kanála
Priemer brúsenia	2-45 mm	2-60 mm	2-60 mm
Špecifikácia brúsneho kotúča	PSA400x150(200)x203mm	P500x200x305 mm	P500x200(250)x305mm
Špecifikácia regulačného kolesa	P250x150(200)x127mm	P350x200x203 mm	P350x200(250)x203 mm
Rýchlosť brúsneho kotúča	1625 ot./min	1338 ot./min	1338 ot./min
Regulácia rýchlosti kolies (bezstupňová)	10-200 ot./min	10-200 ot./min	10-200 ot./min
Regulačný uhol natočenia rámu kolesa
Vertikálne	-2 stupeň - +5 stupeň	-2 stupeň - +5 stupeň	-2 stupeň - +5 stupeň
Horizontálne	-1 stupeň - +3 stupeň	-1 stupeň - +3 stupeň	-1 stupeň - +3 stupeň
Minimálne množstvo posuvu regulačného kolesa	0,001 mm	0,001 mm	0,001 mm
Orovnávač brúsnych kotúčov Min. množstvo podávania	0,001 mm	0,001 mm	0,001 mm
Výška od stredovej čiary Gri. Wheel & Reg. Koleso do práce Odpočinok	190 mm	200 mm	200 mm
Prietok vody	25 l/min	50 l/min	50 l/min
Celkový výkon
Motor brúsneho kotúča	211K	18,5 kW	15/18,5 kW
Regulačný motor kolesa	1,5 kW	3 kW	3 kW
Motor vodného čerpadla	0,25 kW	0,25 kW	0,25 kW
Motor mazacieho čerpadla	0,09 kW	0,09 kW	0,09 kW
Magnetický motor odlučovača chladiacej kvapaliny	0,18 kW	0,18 kW	0,18 kW
Napájanie	3N 50Hz 380V	3N 50Hz 380V	3N 50Hz 380V
Rozmery stroja (DxŠxV)	2600x1900x1500 mm	2800x2500x1600 mm	2800x2500x1600 mm
Hmotnosť stroja	Asi 3000 kg	Asi 5000 kg	Asi 6000 kg
Presnosť (štandardné pruhy)
Okrúhlosť	0,001 mm	0,001 mm	0,001 mm
Valcovitosť	0,0018 mm	0,0018 mm	0,0018 mm
Drsnosť	Ra 0,16 μm	Ra 0,16 μm	Ra 0,16 μm
