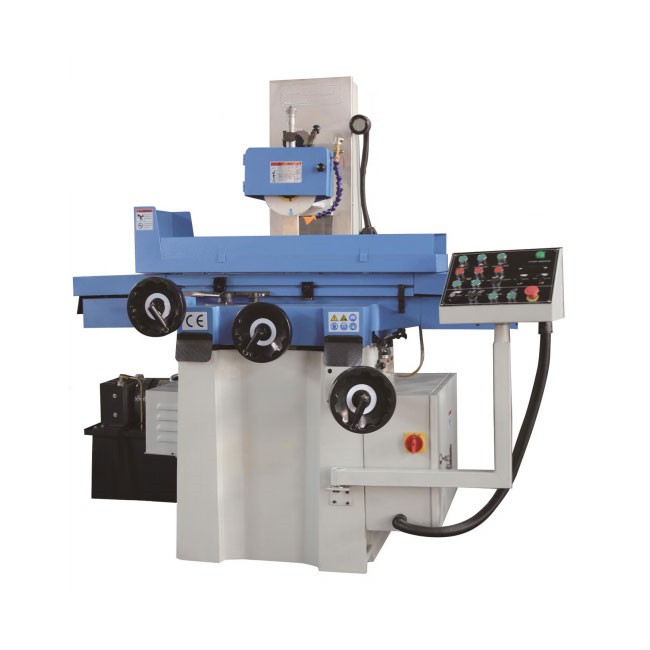

Hydraulická povrchová brúska



Hydraulické plošné brúsky sú stroje na plošné brúsenie poháňané hydraulickým systémom. Ako hlavná vetva presných povrchových brúsok sa spoliehajú na hladké charakteristiky hydraulického prevodu na dosiahnutie automatického vratného pohybu pracovného stola. V kombinácii s-vysokorýchlostným rotačným brúsnym kotúčom dokončujú presné opracovanie povrchu obrobku, pričom vyvažujú presnosť obrábania a efektivitu výroby. Sú štandardným vybavením vo výrobe foriem, obrábaní a v priemysle hardvérových dielov. V porovnaní s ručnými brúskami a CNC brúskami ponúkajú polo{5}}automatické, vysoko{6}}účinné brúsenie a sú preferovaným modelom pre stredne-dávkové presné obrábanie dielov.





Po spustení hydraulickej povrchovej brúsky hydraulické čerpadlo poháňa hydraulický olej potrubím do valca, pričom tlačí pracovný stôl tak, aby vykonával lineárny vratný pohyb pozdĺž vodiacej koľajnice s plynulou zmenou rýchlosti (tj pozdĺžny posuv); vreteno brúsneho kotúča sa otáča vysokou rýchlosťou a vytvára hlavný rezný pohyb. Operátor môže pomocou ručného kolieska jemne nastaviť vertikálny posuv brúsnej hlavy (riadenie hĺbky brúsenia s jedným množstvom posuvu 0,001-0,01 mm) a priečny posuv (pokrytie šírky obrobku); chladiaca kvapalina nepretržite preplachuje oblasť brúsenia a nakoniec dokončí presné brúsenie rovinnej, rovnobežnej a stupňovitej plochy obrobku.





1. Posteľ:Vyrobené z-vysokopevnej liatiny, starnuté na odstránenie vnútorného napätia, vyznačujúce sa vysokou tuhosťou a nízkymi vibráciami. Tvorí základ pre stabilnú prevádzku stroja a integruje komponenty, ako je nádrž na hydraulický olej a mazací systém.



2. Pracovný stôl:Primárne pravouhlý, vybavený elektromagnetickými skľučovadlami (manuálne a elektrické verzie) na pevné uchytenie feromagnetických obrobkov; nemagnetické obrobky{0} je možné zaistiť pomocou špeciálnych zverákov alebo svoriek. Spodná časť pracovného stola je vybavená V-plochými vodiacimi koľajničkami alebo plastovými-potiahnutými vodiacimi koľajničkami, ktoré sú odolné proti opotrebeniu-a poskytujú plynulý pohyb.



3. Hydraulický prevodový systém:Ako základná súčasť stroja pozostáva z hydraulického čerpadla, solenoidových ventilov, valcov, škrtiacich ventilov a potrubia. Poháňa pracovný stôl, aby sa dosiahla plynulá regulácia rýchlosti a automatické vratné obrátenie, čím sa zaisťuje-bezrázová prevádzka.



4. Brúsna hlava (hlava brúsneho kotúča):Vybavený presným vretenom (pomocou ložísk triedy P4), ktorý poháňa brúsny kotúč tak, aby sa otáčal vysokou rýchlosťou; radiálne hádzanie vretena je minimálne, efektívne zaisťuje presnosť brúsenia; vertikálne (hĺbka rezu) a priečne (posuv) jemné nastavenie je možné vykonať pomocou ručného kolieska.



5. Stĺpec a snímka:Podporuje vertikálny pohyb brúsnej hlavy. Vodiaca lišta má dizajn so širokým rozpätím, ktorý zvyšuje tuhosť brúsenia a zabraňuje problémom, ako je vychýlenie nástroja a vibrácie počas obrábania.



6. Chladiaci systém:Je vybavená chladiacim čerpadlom, nádržou na vodu a tryskami a využíva vysokotlakové vstrekovanie{0}} reznej kvapaliny na dosiahnutie viacerých funkcií vrátane chladenia, mazania, odstraňovania triesok, prevencie horenia obrobku a predĺženia životnosti brúsneho kotúča.



7. Ovládací panel:Integruje tlačidlá pre hydraulické ovládanie otáčok, spínač prísaviek, štart/stop brúsnej hlavy a núdzové zastavenie, čo umožňuje jednoduché a intuitívne ovládanie.





Klasifikačná metóda	Názov modelu	Základné vlastnosti	Použiteľné scenáre
Rozloženie vretena	Horizontálny vretenový obdĺžnikový stôl Hydraulická brúska	Obvodové brúsenie brúsneho kotúča, vysoká presnosť, vhodná na jemné obrábanie	Presné formy, šablóny, hardvérové ​​diely, meracie nástroje
Rozloženie vretena	Vertikálny otočný stôl s vretenom Hydraulická brúska	Brúsenie čelných plôch brúsnych kotúčov, vysoká účinnosť, veľká plocha spracovania	Veľké ploché disky, prstencové{0}}časti, malé série dielov
Presný stupeň	Bežná hydraulická brúska	Prijateľná presnosť, vysoká nákladová-efektívnosť, vhodné pre konvenčné obrábanie	Všeobecné mechanické časti, hrubé a kombinácia jemného brúsenia
Presný stupeň	Presná hydraulická brúska	Presnosť na mikrónovej{0}}úrovni, vysoká povrchová úprava	Vysoko presné{0}}formy, karbidové diely, ultra{0}}tenké obrobky





Veľkosť tabuľky	Bežné veľkosti sú 250 × 500 mm, 300 × 600 mm, 400 × 800 mm a 500 × 1 000 mm
Maximálna dĺžka brúsenia	Zodpovedá dĺžke stola, prispôsobiteľné rôznym veľkostiam obrobkov
Rýchlosť vratného pohybu stola	Hydraulicky plynulá regulácia rýchlosti vo všeobecnosti v rozsahu 0-20 m/min
Rýchlosť vretena	1500-3600 ot./min., lineárna rýchlosť brúsneho kotúča až 1500-3000 m/min.
Rýchlosť vertikálneho posuvu	Manuálne jemné{0}}vyladenie, minimálne delenie 0,001 mm
Presnosť obrábania	Rovinnosť 0,003-0,01mm/1000mm, rovnobežnosť 0,005-0,01mm/300mm
Drsnosť povrchu	Ra Menej ako alebo rovné 0,2-0,4μm, schopné dosiahnuť takmer zrkadlový povrch





1. Výhradné výhody hydraulickej prevodovky

- Mimoriadne hladká prevádzka:Hydraulický pohon eliminuje tuhé nárazy a zabezpečuje rovnomernú rýchlosť vratného pohybu pracovného stola. Tým sa zabráni kolíziám obrobku a zlomeniu brúsneho kotúča, čím sa výrazne zlepší presnosť obrábania a povrchová úprava.



- Pohodlné plynulé nastavenie rýchlosti:Rýchlosť pracovného stola je možné nastaviť v reálnom čase pomocou škrtiacej klapky, čím sa prispôsobí rôznym pracovným podmienkam, ako je hrubé brúsenie a jemné brúsenie. Rýchlosť možno zvýšiť pri hrubom brúsení a znížiť pri jemnom brúsení, čím sa vyváži efektivita spracovania a kvalita.



- Automatická reciprocita, úspora práce:Nie je potrebné manuálne stláčanie alebo ťahanie pracovného stola, čím sa znižuje pracovné zaťaženie operátora a zvyšuje sa stabilita počas-dlhodobého spracovania.



- Ochrana proti preťaženiu pre bezpečnosť:Hydraulický systém obsahuje -vstavaný poistný ventil, ktorý automaticky uvoľňuje tlak, keď je zariadenie preťažené, čím chráni vreteno, vodiace lišty a obrobok, čím znižuje poruchy zariadenia.



2. Všeobecné základné výhody

- Stabilná a spoľahlivá presnosť:Stroj sa môže pochváliť vysokou tuhosťou a vodiace lišty majú konštrukciu odolnú proti opotrebeniu-, čo vedie k pomalému presnému rozpadu pri dlhodobom-používaní a vysokej konzistencii pri dávkovom spracovaní.



- Široká materiálová kompatibilita:Môže brúsiť formovú oceľ, nehrdzavejúcu oceľ, liatinu, slinutý karbid a iné kovové materiály, ktoré sú vhodné pre mäkké aj tvrdé materiály.



- Nízky prevádzkový prah:Použitím polo{0}}automatického režimu ovládania sa začiatočníci môžu po jednoduchom zaškolení ľahko naučiť ovládať stroj. Nastavenie je pohodlné a výmena dielov rýchla.



- Vynikajúce náklady-Efektívnosť:V porovnaní s CNC brúskami má nižšie náklady na nákup a údržbu a jej účinnosť je oveľa vyššia ako u ručných brúsok, vďaka čomu je vhodná pre potreby malých až stredných sérií. Multi-funkčné obrábanie: Okrem povrchového brúsenia dokáže spracovať naklonené povrchy, stupňovité povrchy a úzke drážky. S nadstavcami môže vykonávať aj brúsenie profilu.





- Výroba foriem:Používa sa na presné brúsenie šablón foriem, dutín, vložiek a deliacich plôch, čím sa zabezpečí prispôsobenie formy a životnosť.

- Mechanický hardvér:Vhodné na presné obrábanie rôznych presných podložiek, vodiacich líšt, posúvačov, držiakov nástrojov a prípravkov.

- Automobilové diely:Umožňuje dávkové povrchové brúsenie brzdových doštičiek, koncoviek ložísk a častí prevodovky.

- Meracie nástroje a nástroje na rezanie:Používa sa na obrábanie referenčných plôch strmeňov, plochých dosiek, fréz a vrtákov.

- Hardvér, sanitárna keramika a elektronické komponenty:Poskytuje efektívne presné brúsenie malých a stredne veľkých{0}}kovových súčiastok, čím zlepšuje štruktúru povrchu a rozmerovú presnosť.





Bezpečnostné prevádzkové opatrenia

- Pred spustením stroja skontrolujte hladinu hydraulického oleja, mazanie vodiacej lišty a tesnosť brúsneho kotúča. Nikdy neštartujte zariadenie s poruchou.

- Obrobok musí byť bezpečne upnutý pomocou elektromagnetického skľučovadla alebo svorky. Neštartujte stroj, ak nie je bezpečne upnutý, aby ste zabránili vyleteniu obrobku a nebezpečenstva.

- Pri brúsení najskôr zapnite chladiaci systém. Brúsenie za sucha je prísne zakázané, aby sa zabránilo spáleniu obrobku alebo prasknutiu brúsneho kotúča.

- Pri dolaďovaní-informačného kanála postupujte postupne. Rýchla hĺbka rezu je zakázaná, aby sa zabránilo preťaženiu vretena alebo deformácii obrobku.

- Ak sa počas prevádzky zariadenia vyskytne abnormálny hluk, únik oleja alebo vibrácie, okamžite stlačte tlačidlo núdzového zastavenia, vyriešte problém a potom reštartujte.

- Operátori musia nosiť ochranné okuliare, rukavice a voľný odev. Udržujte mimo dosahu rotujúceho brúsneho kotúča.



Opatrenia pri každodennej údržbe

- Pravidelne vymieňajte hydraulický olej (odporúča sa každé 3 – 6 mesiacov) a vyčistite hydraulický filter, aby ste zabránili kontaminácii oleja, ktorá by mohla spôsobiť zaseknutie systému alebo úniky.

- Denne čistite nečistoty a hobliny z vodiacich koľajníc a pridajte mazací olej, aby ste zabezpečili hladké mazanie.

- Pravidelne kontrolujte saciu silu elektromagnetického skľučovadla a opotrebovanie brúsneho kotúča; urýchlene opravte brúsny kotúč a vymeňte opotrebované diely.

- Pred dlhodobým-odstavením resetujte pracovný stôl a brúsnu hlavu, odstráňte olejové škvrny z povrchu zariadenia a vykonajte opatrenia na ochranu proti prachu.

- Pravidelne kalibrujte úroveň a presnosť zariadenia, aby ste predišli ovplyvneniu kvality spracovania v dôsledku sadnutia základov a opotrebovania vodiacej koľajnice.
